Günəş PV sistemlərinə dair hərtərəfli bələdçi: iş prinsiplərindən əsas komponentlərə qədər

Günəş fotovoltaik (PV) sistemləri, əsas təmiz enerji həlli olaraq dünyada sürətlə böyüyür. Ancaq bir çox insan necə işlədikləri və kritik komponentləri ilə tanış deyillər. Bu məqalə, günəş pv sistem sistemlərinin necə qurulduğundan və işlədiyini, kombinator qutuları, üstələdəki / altındakı qoruyucular, təcridçi açarları, günəş bağlayıcıları, qoruyucular və qəliblənmiş qutular (MCCBS) kimi əsas avadanlıqların ətraflı izahatları ilə necə qurulmuş bir analiz təmin edir.

1. Günəş PV sistemi necə qurulur?

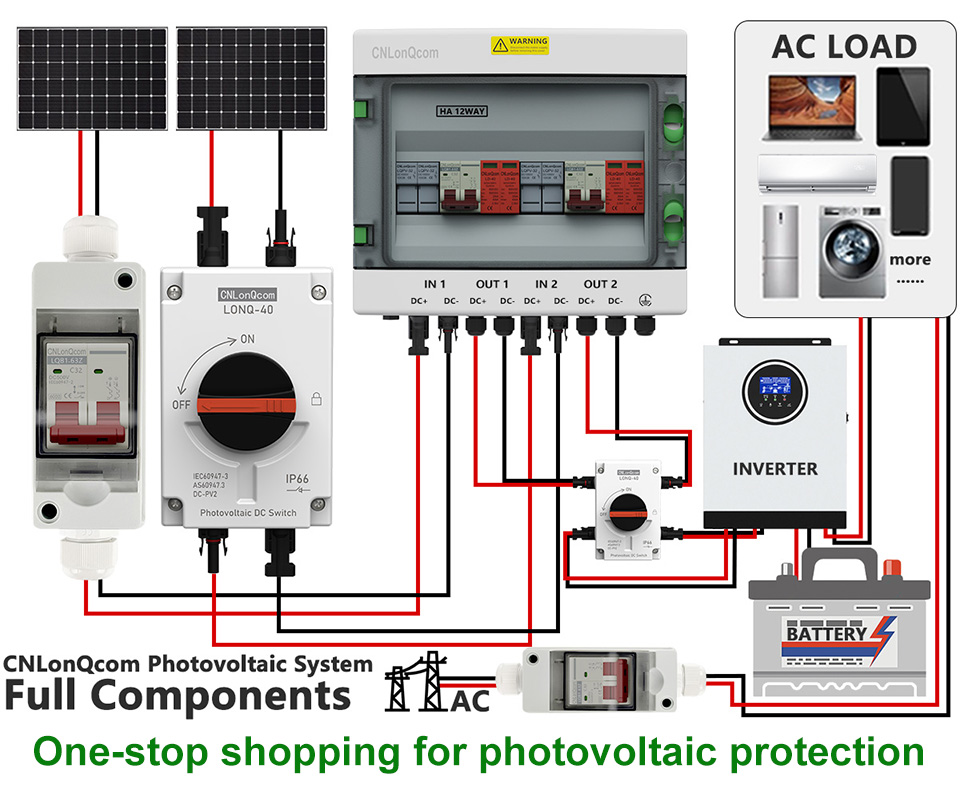

Günəş PV sisteminin əsas məqsədi günəş işığını elektrikə çevirmək və təhlükəsiz şəkildə grid və ya enerji anbarına etibarlı şəkildə çatdırılmasıdır. Tam bir sistem adətən aşağıdakı komponentləri ehtiva edir:

Günəş panelləri (PV modulları) → Günəş işığını udmaq və birbaşa cərəyan (DC) yaradın

Kombinator qutusu (Lq/LqtSeriya) → Birdən çox günəş panellərindən cərəyanları birləşdirir

İnverter → DC-ni dəyişən cərəyan (AC) çevirir

Güc paylama və qorunma cihazları (sızıltı, dövrə qırıcıları,İzolyator açarlarıvə s.) → Sistem təhlükəsizliyini təmin edir

Enerji saxlama sistemi (isteğe bağlı) → Artıq elektrik enerjisi (məsələn, litium batareyaları) saxlayır

Grid və ya yük → evlərə, müəssisələrə və ya şəbəkəyə enerji təchizatı

2. Günəş PV sistemi necə işləyir?

(1) Fotovoltaik effekti və güc nəsli

Günəş işığı günəş panelləri (pv modulları) və silikon yarımkeçirici material, birbaşa cərəyan (DC) yaradaraq fotonları udur.

Tək bir panel, adətən günəş işığı intensivliyi və panel səmərəliliyindən asılı olaraq cari ilə 30V-50V (DC) istehsal edir.

(2) Cari birləşən (kombinator qutusu)

Birdən çox panellər seriya və ya paralel olaraq birləşdirilmişdir və birləşdirilmiş cari, mərkəzləşdirilmiş idarəetmə üçün birləşdirilmiş cari bir kombiner qutusuna.

Kombiner qutusu, yüklənmələrin və ya qısa dövrələrin qarşısını almaq üçün qoruyucular, dalğalanma qorunması (SPD) və cari monitorinq daxildir.

(3) DC Power Distribution & Müdafiə (qoruyucular, izolyator açarları, mccbs)

Sigorta (LQPV-32 seriyası): Həddindən artıq cərəyanın zərərli avadanlıqlardan qarşısını alır.

İzolyator açarı (Lonq-40 seriyası): Baxım üçün dövrələri əl ilə ayırın.

Kalıplı iş dövrə açarı (LQM1 / M3 seriyası): Aşırı yükləmə və qısa qapanma təmin edir (məsələn, 1000V, 1000V qiymətləndirilmiş Mccbs).

(4) İnverter dönüşüm (DC → AC)

DC Power, məişət və ya sənaye istifadəsi üçün 220V / 380V AC-yə çevrilən inverterə girir.

Grid bağlanmış sistemlər, şişirdilmiş sistemləri batareyalarda saxlayır.

(5) Həddindən artıq / Gərginlikdən qorunmaq (AVP 2P / 4P seriyası)

Grid gərginliyi dəyişdikdə, over / altındakı voltaj qoruyucu, avadanlıq zərərinin qarşısını almaq üçün avtomatik olaraq gücü avtomatik olaraq gücləndirir.

(6) məftil və bağlantılar (günəş bağlayıcıları)

MC4 günəş bağlayıcıları, suya davamlı, korroziyaya davamlı və yüksək cari ötürücü (məsələn, 30a / 1000V) təmin edilməsi, sənaye standartıdır.

3. Günəş PV sisteminin əsas komponentləri

(1) pv kombiner qutusu

Funksiya: Çox günəş paneli iplərini birləşdirir və qorunma təmin edir.

Əsas komponentlər:

Qoruyucular (həddindən artıq qorunma)

SURGE Qoruma cihazı(SPD) (ildırım qorunması)

Cari / gərginlikli monitorinq (isteğe bağlı ağıllı xüsusiyyətlər)

(2) Artıq / UNV-un altındakı qoruyucu (OVP / UVP)

Funksiya: Güclü gərginlik və gərginlik həddindən artıq yüksəkdirsə (> 270V AC) və ya çox aşağı (<170V AC) olsa gücü bağlayır və ayırır.

(3) DC izolyatoru açarı

Funksiya: Təhlükəsiz təmir üçün DC sxemlərini əl ilə ayırın.

Ümumi növlər:

Dönər izolyator açarları (açıq istifadə üçün uyğundur)

Dövrə açar tipli izolyatorlar (inteqrasiya edilmiş qorunma ilə)

(4) Günəş bağlayıcıları (MC4 standartı)

Əsas xüsusiyyətlər:

Suya davamlı, Uv davamlı, yüksək temperaturlu tolerantlıq

Rated Cari: 30a

Qiymətləndirilən gərginlik: 1000V DC

(5) PV sigortaları (GPV / GR seriyası)

Funksiya: Qısa sxemlərdən və həddindən artıq yüklərin pv seriallarını qoruyur.

Standart qoruyucuların fərqləri:

Yüksək gərginlik reytinqi (DC 1000V +)

Yüksək qırılma qabiliyyəti (böyük nöqsan cərəyanları kəsilə bilər)

(6) Kalıplı iş dövrə açarı (günəş üçün mccb)

Funksiya: DC sistemləri üçün həddindən artıq yükləmə və qısa dövrə qorunması təmin edir.

Tipik xüsusiyyətlər:

Qiymətləndirilən gərginlik: DC 1000v

Rated Cari: 32A-250A

4. Günəş PV sistemlərinin tətbiqləri

Ev Rooftop Solar (5 kVt 10 kVt, saxlama ilə)

Ticarət və Sənaye PV Bitkilər (50 kw-1mw, grid bağlandı)

Off-grid günəş sistemləri (uzaq ərazilər, batareya əsaslı)

Agrivoltaics (günəş + kənd təsərrüfatı inteqrasiyası)

5. Gələcək meyllər: daha ağıllı və daha səmərəli günəş sistemləri

Smart Monitorinq: Mobil tətbiqetmələr vasitəsilə real vaxt izləmə (məsələn, enerji istehsalı, günah siqnalları).

Günəş + Saxlama inteqrasiyası: Tesla Powerwall kimi hibrid sistemləri.

Microinverters: Daha yüksək səmərəlilik üçün hər bir paneli fərdi olaraq optimallaşdırır.

Rəy

Günəş PV sistemləri PV modulları prosesi ilə işləyir → Combiner qutusu → İnverter → Güc paylama → Grid / anbar, komandanın qutuları, qoruyucuları, izolyator açarları, bağlayıcılar və səmərəli, bağlayıcılar və mccbs kimi tənqidi komponentləri ilə işləyir.

Günəş qurğusunu nəzərdən keçirirsinizsə, sistem ömrü və elektrik enerjisini artırmaq üçün cnlonqcom yüksək keyfiyyətli PV komponentləri + peşəkar mühafizə cihazlarını seçin!

🔋 Gəlin müzakirə edək: Günəş PV sistemlərinin hansı aspekti sizi ən çox maraqlandırır?
