PV-ni ayırın açarı: Günəş sistemlərinin "təhlükəsizlik qəyyumu" - tam bələdçi

I. PV-ni ayırın açarlarının tərifi və funksiyası

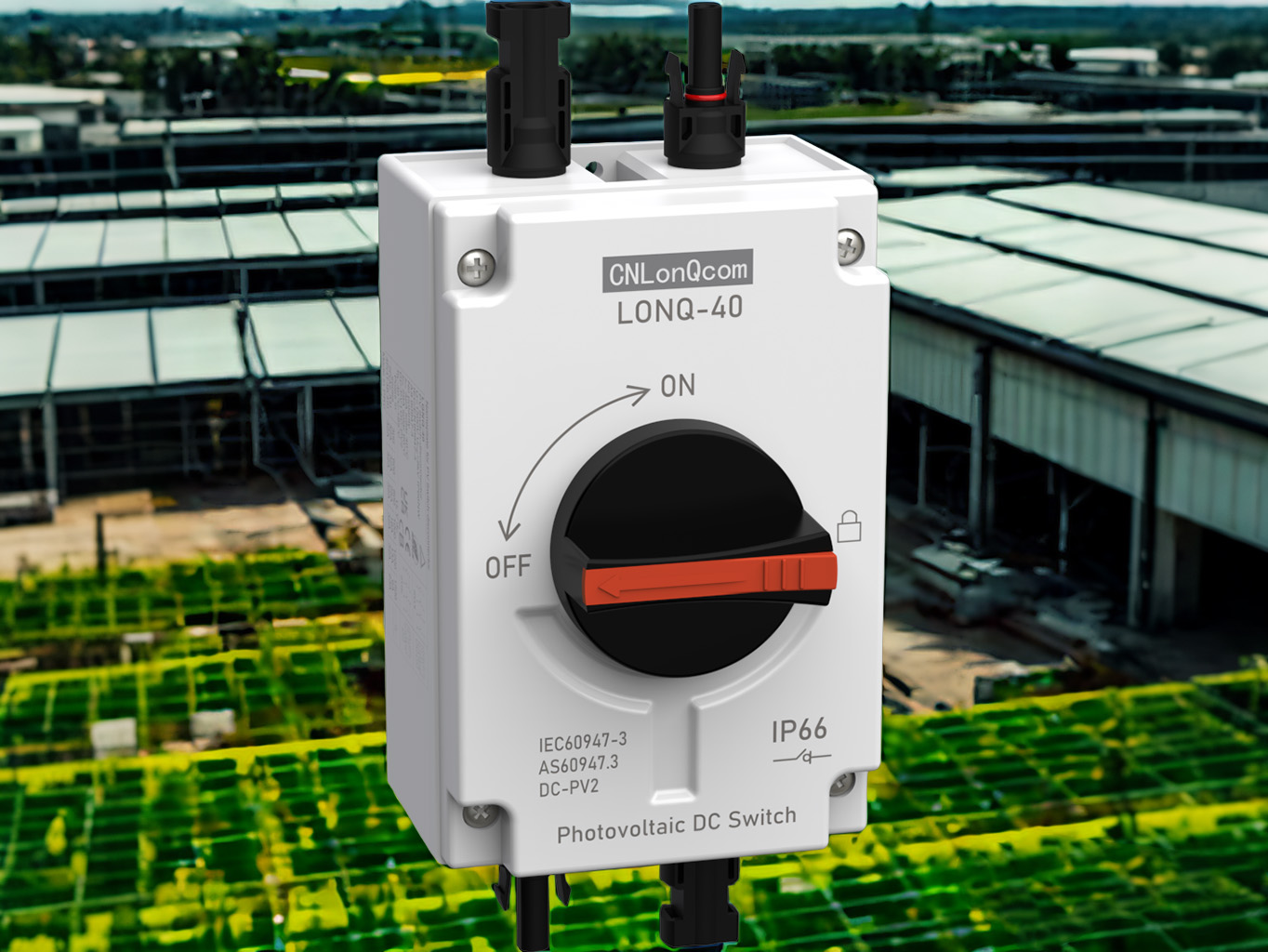

Bir PV-ni ayırın açarı, günəş enerjisi sistemlərində DC sxemləri üçün xüsusi olaraq hazırlanmış bir təhlükəsizlik açarıdır.     İki əsas funksiyaya xidmət edir: elektrikli izolyasiya və təcili yardım bağlanması, təmir və ya nöqsanlar zamanı mütləq təhlükəsizliyi təmin etmək üçün bir PV sisteminin "Təcili əyləci" kimi fəaliyyət göstərir.

Əsas funksiyalar

Fiziki İzolyasiya: Baxım zamanı cari axınları təmin etmək üçün görünən bir nöqtə təmin edir.

Aşırı yükləmə qorunması: Bəzi modellər qısa qapanmasının qarşısını almaq üçün qoruyucuları birləşdirir.

Sistem seqmentləşdirilməsi: Bütün sistemə təsir etmədən fərdi iplərin seçmə bağlanmasına imkan verir.

Niyə günəş sistemləri xüsusi ayırıcı açarlardan istifadə etməlidirlər?

✔ Standart AC açarları DC qövsləri (təhlükəli!) Etibarlı şəkildə kəsilə bilməz.

✔ Beynəlxalq Təhlükəsizlik Standartlarına (məsələn, NEC 690.17) ilə uyğun gəlir.

✔ Zərər çəkən komponentlərdən tərs cərəyanın qarşısını alır.

II.     PV-nin əsas rolları açarları ayırın

1. Təhlükəsizlik izolyasiyası (əsas məqsəd)

Baxım Təhlükəsizliyi: İnverters və ya məftillərə xidmət edərkən dəqiq bir fiziki bir nəticə verir.

Təcili bağlama: Yanğın, ildırım və s.

Əks cari qorunma: İnverterlərin gecə hissəsini gecə panellərinə qaytarmasının qarşısını alır.

2. Aşırı yükləmədən qorunma (inkişaf etmiş xüsusiyyətlər)

Mühafizə növü həyata keçirmə effektivliyi

Qısa dövrə qorunması Quraşdırılmış DC sigorta, günah cərəyanını kəsir (1000VDC / 20KA).

Aşırı qoruyucu termomagnetic səyahət mexanizmi kabelin həddindən artıq istiləşməsinin / yanmasının qarşısını alır.

Arc Arıza Qoruması Sürətli dizayn (<3MS) UL1699B qövs xətaları ilə uyğun gəlir.

3. Sistem idarəetmə

Simli xüsusi nəzarət: Böyük bitkilər Bölmələri idarə edə bilər (məsələn, 10 sətir üçün 1 açar).

Statusun görünməsi: mexaniki göstərici pəncərəsi (bəzi LED işıqları olan) vəziyyəti (OFF) göstərir.

III.     PV-ni ayırın açarları növləri və seçimi

1. Quruluşla

Tip Xüsusiyyətlər Tətbiqləri

Əl idarəetmə növü mexaniki sapı + görünən break nöqtəsi, aşağı qiymət.    Yaşayış / Kiçik kommersiya sistemləri.

Yük fasiləsi növü yük cərəyanını kəsilə bilər (qövs şutu tələb olunur).    Orta miqyaslı pv massivləri.

Sigorta-birləşmə növü inteqrasiya edilmiş DC sigortası, ikili məqsədli dizayn.    Yüksək qısa dövrə cərəyan ssenariləri.

2. Gərginlik reytinqi ilə

600VDC sinif: yaşayış sistemləri üçün standart (Çin / Avropa).

1000VDC sinif: Böyük günəş təsərrüfatları (U.S. NEC tələbi).

1500VDC sinif: Next-Gen Ultra-Yüksək gərginlikli sistemlər (xərc səmərəli).

İv. Bir PV ayırma keçidini necə seçmək olar?

1. Sertifikatları yoxlayın

Şimali Amerika: UL 98B, NEC 690.17.

Avropa: IEC 60947-3, VDE 0660.

2. Əsas parametrlər

Qiymətləndirilən Gərginlik ≥ Sistem Maksimum gərginlik (20% margin).

Qırılma qabiliyyəti ≥ gözlənilən qısa dövrə cərəyanı.

Müdafiə Reytinqi: Açıq istifadə üçün IP65 +.

V. Quraşdırma və texniki tövsiyələr

1. Quraşdırma yeri

Məcburi: inverter DC giriş (NEC tələbi) 1 metr ərzində.

Tövsiyə olunur: kombinator qutusunda çıxdı.

2. Baxım

Hər 6 aydan bir əlaqə oksidləşməsini yoxlayın.

Hər il sınanma sürətini sınayın.

Şimşəklik mövsümündən əvvəl zəminli müqaviməti yoxlayın.

Nəticə: Təhlükəsizlik Əvvəlcə, İzolyasiya açardır!

Kiçik olsa da, PV-ni ayırıcı açarlar şəxsi təhlükəsizliyi üçün son müdafiə xəttidir.     1500V sistem və ağıllı PV yüksəlməsi ilə, sonrakı gen açarları daha yüksək gərginlik, daha sürətli qırılma və iot inteqrasiyasına doğru inkişaf edir.
