Sürücü qoruyucu cihazların (SPD) -nin conniner qutularında kritik rolu: seçim bələdçisi və ən yaxşı təcrübələr

Giriş: PV seriallarının həssas nüvəsi

PV Combiner qutuları, inverters-ə bəslənmədən əvvəl çox DC simli çıxışları toplayan günəş elektrik stansiyalarının sinir sistemi kimi xidmət edir. Bu kritik qovşaqlar daim bütün PV sistemlərini şikəst edə biləcək ildırım tətillərindən və elektrik sürətindən təhdidlərə məruz qalırlar. Yüksək keyfiyyətli dalğalandırıcı qurğu cihazları (SPDS) yüz minlərlə dollar dəyərində müdafiə xətti, avadanlıqları qoruyan avadanlıq kimi fəaliyyət göstərir.

1-ci fəsil: SPDS-in niyə PV sistemləri üçün vacibdir

1.1 PV massivlərinin bənzərsiz zəiflikləri

Davamlı məruz qalma: dam və torpaq quraşdırılmış sistemlər təbii olaraq atmosfer axıdılmalarına məruz qalırlar.

DC Circuit Riskləri: AC sistemlərindən fərqli olaraq, DC qövslərində təbii sıfırdan keçən nöqtələrin olmaması, artan hadisələri daha təhlükəlidir.

Həssas elektronika: Müasir inverterdəki komponentlər, qiymətləndirilən dəyərdən cəmi 20% yüksəklikdən zərər çəkə bilər.

1.2 qeyri-adekvat qorunmasının nəticələri

Dərhal ziyan: İnverter uğursuzluqlarının 72% -i gərginlik artırmaq üçün geri çəkilə bilər (SodareGE 2023 hesabatı).

Gizli deqradasiya: Təkrar kiçik dəyişikliklər modul ömrünü 30% -ə qədər azalda bilər.

Yanğın riskləri: DC qövs günahları günəşlə əlaqəli yanğınların 43% -i (NFPA 2022 məlumatı).

Fəsil 2: PV tətbiqlərində SPD seçimi üçün əsas mülahizələr

2.1 Kritik fəaliyyət parametrləri

Qiymətləndirilən gərginlik: ≥1,2 dəfə sistemin maksimum gərginliyi (IEC 61643-31).

Nominal axıdılması cərəyanı (in): tip 1 SPD (ul 1449, 4-cü nəşr) üçün ≥20Ka.

Maksimum axıdılması cərəyanı (IMAX): ≥40ka (hər bir IEC 61643-11).

Cavab müddəti: <25 nanosiconds (EN 50539-11).

Əməliyyat temperaturu: -40 ° C-dən + 85 ° C (ul 96a).

Fərqli tətbiqlər üçün 2.2 SPD növləri

Tip 1 (sinif i): birbaşa ildırım tətili riskləri olan yerlər üçün (məsələn, dam, dam sistemləri).

Tip 2 (II sinif): ikinci dərəcəli müdafiə üçün (məsələn, ticarəti yerləşdirilmiş sistemlər).

Birləşdirilmiş növü 1 + 2: Böyük kommunal miqyaslı bitkilər üçün idealdır.

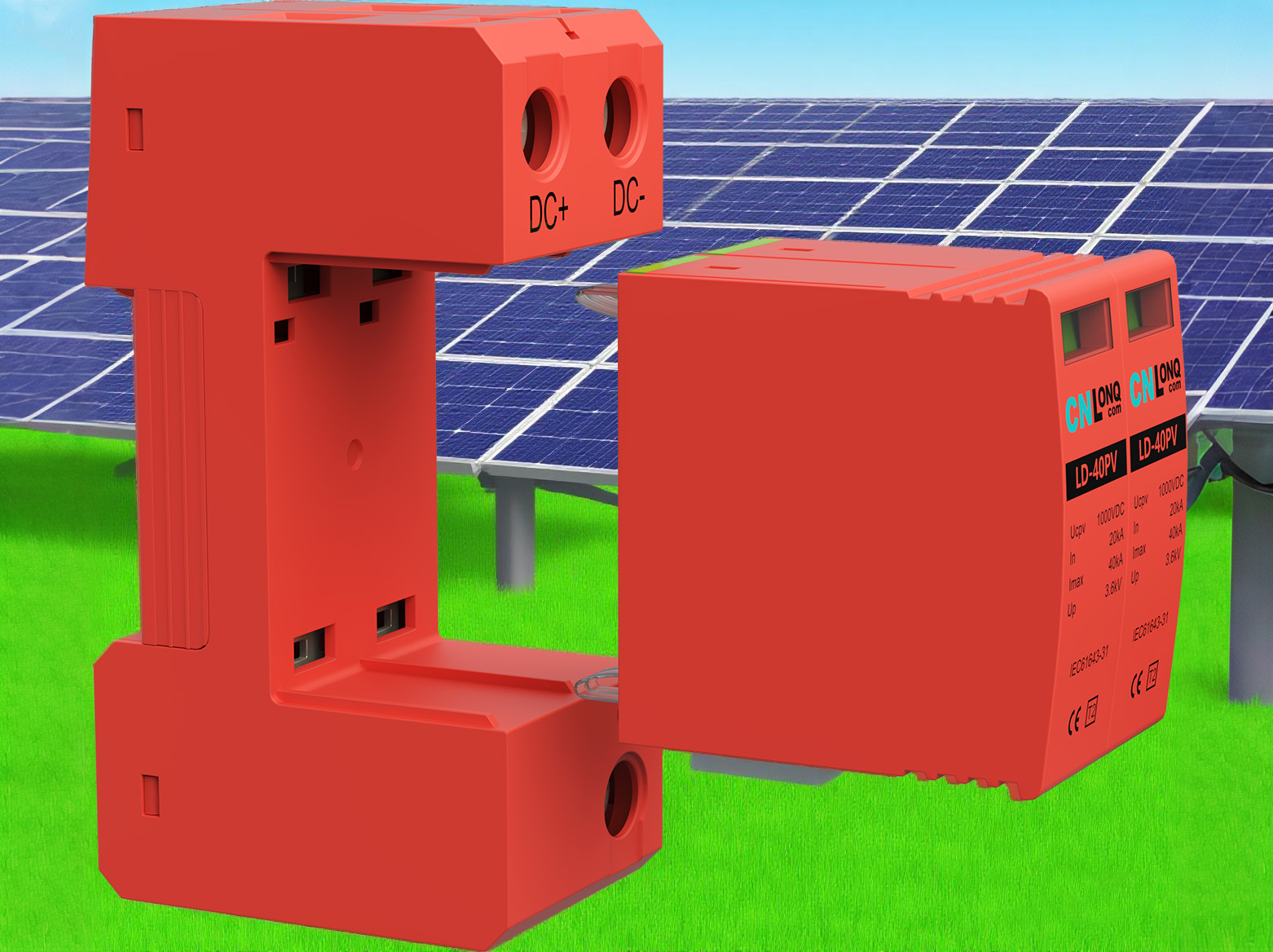

DC-ə məxsus modellər: polarite işarələri olan PV tətbiqləri üçün hazırlanmışdır.

Fəsil 3: Quraşdırma üçün ən yaxşı təcrübələr

3.1 Strateji yerləşdirmə

Məcburi quraşdırma nöqtələri:

Birləşən qutu giriş terminalları (sətir başına).

DC-nin yuxarı hissəsini ayırd edir.

İnverter DC giriş terminalları.

Əlavə qorunma nöqtələri:

Alt massiv kombinatorları.

Uzun kabel işləməsi boyunca (> 30 metr).

3.2 məftil standartları

Dirijor Ölçüsü: Minimum 6 mm² mis (20KA SPDS üçün).

Yol uzunluğu: SPD əlaqələrini <0,5 metr saxlayın.

Təcrübə tələbləri: Xüsusi əsaslı dirijorlardan istifadə edin (≥10 mm²).

Bağlantı topologiyası: yer döngələrinin qarşısını almaq üçün ulduz konfiqurasiyası.

Fəsil 4: Baxım və dəyişdirmə meyarları

4.1 profilaktik baxım

Rüblük yoxlamalar:

Vəziyyət göstəricisi pəncərələrini (yaşıl / qırmızı) yoxlayın.

İnfraqırmızı termoqrafiya (temperaturun yüksəlişi <15k) yerinə yetirin.

Yıldırım tətil sayğaclarını qeyd edin (təchiz olunarsa).

İllik testlər:

İzolyasiya müqaviməti testi (> 1 mω).

Torpaq müqavimətinin ölçülməsi (<10 ω).

Mütəxəssislər tərəfindən qalıq gərginlik testi.

4.2 Dəyişdirmə qaydaları

Dərhal dəyişdirmə tetikleyiciləri:

Görünən fiziki ziyan (çatlar, yanma işarələri).

Status göstəricisi qırmızıya çevrilir.

İldırım tətili sayını qiymətləndirilən dəyəri aşır.

Uğursuz performans testləri.

Tövsiyə olunan dəyişdirmə fasilələri:

Sahil sahələri: 5 il.

Yüksək ildırım zonaları: 7 il.

Standart bölgələr: 10 il.

Fəsil 5: Ümumi yanlış təsəvvürlər və ekspert tövsiyələri

5.1 Tipik anlaşılmazlıqlar

Mif: "Şimşək çubuqları SPD-lərin ehtiyacını aradan qaldırır."

FAKT: Yıldırım çubuqları yalnız induksiya edilməmiş birbaşa tətillərdən qoruyur.

Xərc tələsi: PV-də olmayan AC SPSD istifadə etmək.

Nəticə: DC-ni dayandıra bilməməsi cərəyanları izləyin.

5.2 ekspert məsləhətləri

Üç səviyyəli bir qoruma arxitekturası qəbul edin: serialda, kombinator qutusu və inverter səviyyələrində.

Monitorinq sistemləri ilə inteqrasiya üçün uzaqdan siqnal kontaktları olan modelləri seçin.

1500V sistem üçün SPD-nin DC-nin qırılma qabiliyyətini yoxlayın.

Sistem genişliyi zamanı mövcud SPD potensialını yenidən qiymətləndirin.

PV Sistemi gərginliyi 1500V-ə yüksəldikdə, növbəti nəsil SPD texnologiyası üç əsas tendensiyaya malikdir: daha yüksək enerji udma (100ka qədər), daha asan xəbərdarlıq xüsusiyyətləri (iot effektiv monitorinq) və daha çox kompakt modul dizaynlar. Sistem səviyyəli qorunması üçün Tuv Rheinland tərəfindən təsdiqlənmiş məhsulların seçilməsi və Sistem səviyyəli qorunması üçün 62305 standartlar, 25 illik ömrü boyu ildırım sürətinə tab gətirə biləcək PV bitkiləri təmin edir. Unutmayın: PV təhlükəsizliyində yüksək keyfiyyətli artımdan qorunma xərc deyil - bu, ən səmərəli risklərin azaldılması investisiyasıdır.
