Kalıplanmış iş dövrə açarlarını (MCCBB) anlamaq: Elektrik dövrəsi təhlükəsizliyinin "qəyyumları"

Aşağı gərginlikli enerji paylama sistemlərində, dövrə təhlükəsizliyini sakitləşdirən əsas cihaz var - TheKalıplı iş dövrə qırıcısı(Mccb). Diqqəti cəlb edən bir nərilti və ya dəqiq alətlərlə işləyən böyük mühərriklərdən fərqli olaraq, MCCB, güclü qorunma imkanları və geniş uyğunlaşma sayəsində sənaye istehsalı, elektrik sistemləri və yeni enerji tətbiqetmələri kimi ssenarilərdəki ssenarilərdə əvəzolunmaz "təhlükəsizlik qəyyumu" halına gəldi. Bu gün, bu cihazı dövrə təhlükəsizliyini necə qoruduğunun sirlərini açmaq üçün çoxsaylı ölçülərdən araşdıracağıq.

I. MCCBS ilə tanış olmaq: bunlar nədir və onları fərqli edən nədir?

Əslində, bir MCCB, aşağı gərginlikli enerji paylama sistemlərində istifadə olunan qoruyucu elektrik cihazıdır, dövrə təhlükəsizliyinin "qəyyumu" kimi əsas rolu ilə. Struktur olaraq, əsasən yüksək güclü izolyasiya edilmiş plastik örtüklər, keçirici əlaqələr və səyahət bölmələrindən ibarətdir. İzolyasiya edilmiş örtük yalnız daxili müdaxilənin daxili komponentlərini qoruyur, eyni zamanda elektrik şok təhlükələrinin qarşısını alır.

Bir çox insanlar daha çox yayılmış miniatür dövrə qırıcıları (MCBS) ilə MCCBB-ləri qarışdırırlar, lakin ikisi arasında əhəmiyyətli fərqlər var. MCBS ilə müqayisədə, McCbs daha yüksək dərəcədə 63a-dan 1600a qədər) və daha güclü parçalanma qabiliyyətinə malikdir, yüksək elektrikli elektrik ssenarilərini idarə etməyə imkan verir. Məsələn, MCB-lər ümumiyyətlə məişət yuvasında və işıqlandırma sxemlərində istifadə olunur, mccbs, iri binalardakı fabrik seminarlarında və əsas enerji paylama dövrəsindəki mühərrikləri qorumaq üçün daha çox etibar edilir.

II. Açıq əsas funksiyaları: Mccbs dövrə təhlükəsizliyini necə qoruyur?

McCbs-in əsas dəyəri müxtəlif ölçülərdə dövrə çatışmazlığı risklərinə qarşı çıxmaq üçün üç əsas funksiyaya bölünə bilən "qorunma" da yerləşir.

Birincisi, həddindən artıq yükləmə qorunmasıdır. Bir dövrə içərisində cərəyan, dövrə açarının qiymətləndirilən cərəyanını davamlı olaraq aşdıqda - bir fabrikin eyni vaxtda birdən çox qurğuya başladığı kimi, həddindən artıq yüklənməyə səbəb olduqda - qırıcıların içərisindəki bimetal zolaq və cərəyanın istilik effekti səbəbindən rüsvay edir. Bu, tez bir zamanda dövrə kəsmək üçün sürüşmə mexanizmini tetikler. Bu proses, uzun müddət həddindən artıq istiləşmə səbəbiylə yandırılmasından, mənbədə yanğınları dayandırın.

İkincisi, qısa dövrə qorunmasıdır. Qısa bir dövrə bir dövrədə ən təhlükəli nöqsanlardan biridir. Baş verəndə, kütləvi cərəyanın qəfil artımı avadanlıqları yandıra bilər və hətta partlayışlara səbəb ola bilər. Bu anda, MCCB-nin elektromaqnit gəzintisi vahidi: Böyük cərəyanın sürətlə yaranan güclü elektromaqnit qüvvəsi sürətlə dəmir nüvəsini cəlb edir, dəyirmi dövrdə dövrəni kəsmək üçün sürətlə sürücülük mexanizmini sürür - "Təcili əyləc" kimi - "təcili əyləc" kimi, ən böyük dərəcədə günah itkisini minimuma endirir.

Bundan əlavə, müxtəlif tətbiq ssenarilərinin ehtiyaclarından asılı olaraq, Mccbs əlavə qorunma funksiyaları ilə təchiz edilə bilər. Məsələn, qalıq cari bir modul əlavə etmək, elektrik şoklarının qarşısını almaq üçün sızma qorunmasına imkan verir; Overvatge / undervoltizage qorunma modulu, həssas anomaliyaların vurduğu zərərdən həssas avadanlıqların qorunması, öz funksiyalarının rahatlığını nümayiş etdirir.

III. Açar parametrlər: Doğru cihazı seçmək üçün "sərt göstəricilər"

McCbs'in optimal qorunması təmin edilməsini təmin etmək üçün düzgün parametrləri seçmək çox vacibdir. Aşağıdakı əsas parametrlər birbaşa bir dövrə açarının xüsusi elektrik ssenarilərinə uyğunlaşdırılacağını müəyyənləşdirir.

Qiymətləndirilmiş cərəyan (içəridə), dövrə açarının davamlı şəkildə daşıya biləcəyi maksimum cərəyanına istinad edərək fundamental parametrdir. Yük gücünə uyğun olaraq dəqiq uyğun olmalıdır. Məsələn, bir fotovoltaik (PV) sistemində, MCCB-nin qiymətləndirilmiş cərəyanı PV serialının çıxışı cərəyanına əsasən seçilməlidir - bu çox kiçik olmamalıdır (tez-tez axmaması üçün), nə də çox böyük olmamalıdır (qoruyucu məqsədini itirməmək üçün).

Bərəkləmə qabiliyyəti (ICU / ICS), dövrə qırıcılarının etibarlı şəkildə kəsilə biləcəyi maksimum nöqsanlara aiddir. Bir MCCB seçərkən, enerji paylama sisteminin hesablanmış qısa qapanma dəyərini nəzərdən keçirmək lazımdır. Əgər qırılma qabiliyyəti kifayət deyilsə, dövrə qırıcısı, əvəzinə daha ciddi təhlükəsizlik qəzalarına səbəb olan qısa bir dövriyyə zamanı dövrəni effektiv şəkildə kəsə bilmədi.

Qiymətləndirilmiş gərginlik (UE) dövrənin gərginlik səviyyəsinə uyğun olmalıdır. Ümumi reytinqlərə 220V tək fazalı və 380V üç fazalı daxildir. Gərginliyin uyğunsuzluğu yalnız dövrə qırxanının normal işinə təsir göstərməyəcək, lakin daxili komponentlərə də zərər verə bilər.

Tripping əyrisi qorunma həssaslığını müəyyənləşdirir. Ümumi əyri növləri (b, c, d) müxtəlif yüklər üçün uygundur. Məsələn, Curve C işıqlandırma və ümumi güc yükləri üçün tətbiq olunur, əyri D - inhrush cərəyanları üçün daha güclü tolerantlıq ilə - motor və kompressorlar kimi yüksək başlanğıc cərəyanları olan avadanlıqlar üçün daha uyğundur.

İv. Geniş dəyişən tətbiqlər: Sənayedən gündəlik həyatdan "təhlükəsizlik maneəsi"

Mükəmməl performansı ilə, McCbs, aşağı gərginlikli enerji paylamasının demək olar ki, hər tərəfində tətbiq olunur.

Sənaye enerjisinin paylanması sahəsində MCCBS, "Təhlükəsizlik menecerləri" olaraq "Təhlükəsizlik menecerləri" kimi fəaliyyət göstərir, motorlar, istehsal xətləri və böyük dəzgahlar kimi yüksək güclü avadanlıqlar və böyük dəzgahlar kimi yüksək güclü avadanlıqlar və böyük dəzgahlar üçün qısay dövrə müdafiəsi təmin edir.

Bina elektrik sistemlərində - alış-veriş mərkəzlərində, ofis binalarında və ya hündürmərtəbəli yaşayış binalarında - McCbs-də mərtəbə güc paylanması üçün mccbs tez-tez paylama qutularında və ya qorunma açarlarında əsas açar kimi istifadə olunur. Bütün binanın elektrik təhlükəsizliyini qoruyur və yerli dövrə çatışmazlığının səbəb olduğu geniş miqyaslı elektrik kəsilməsinin və ya yanğınların qarşısını alırlar.

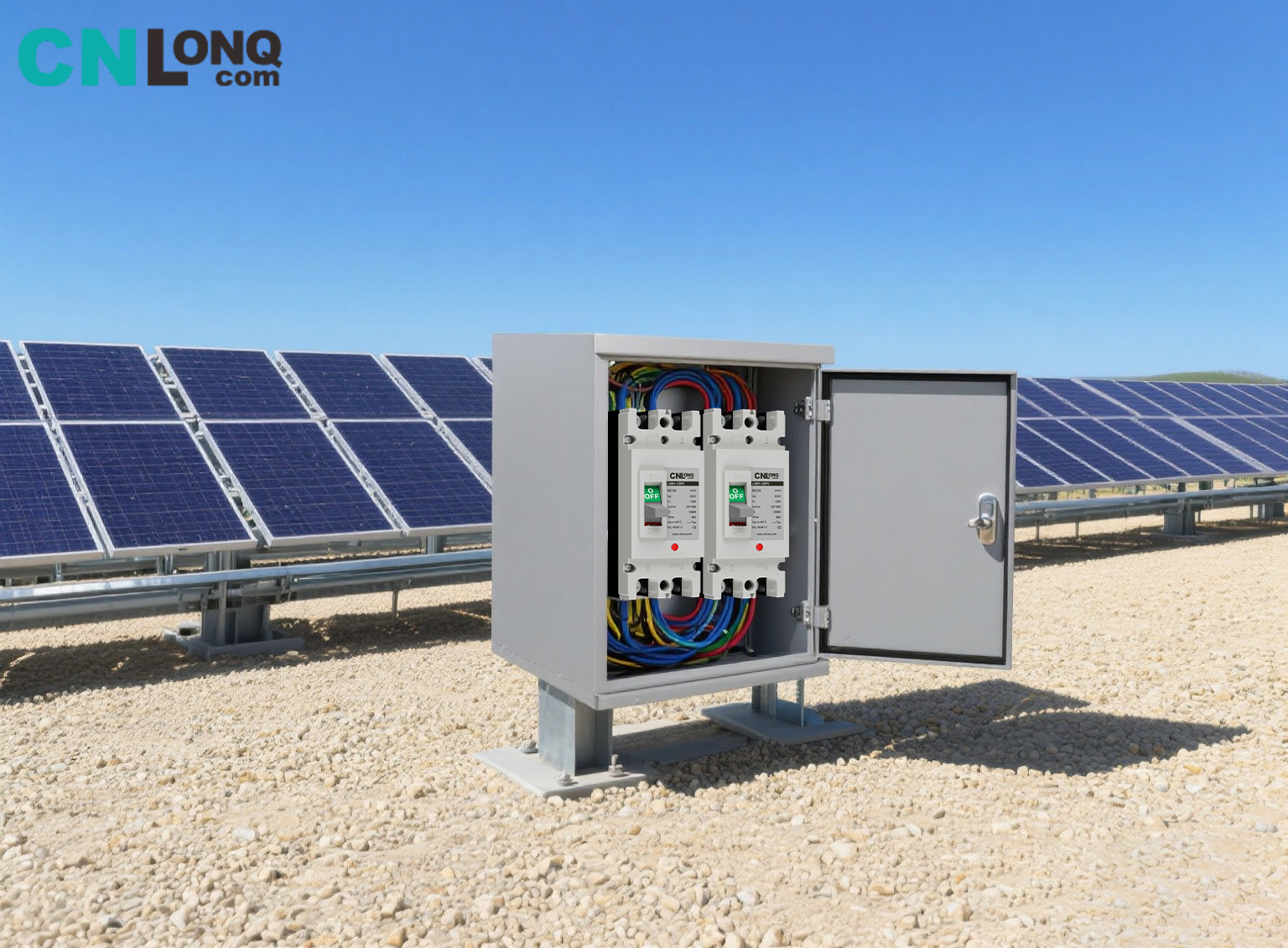

Yeni enerji sektorunda onların rolu eyni dərəcədə tənqididir. PV sistemlərində, McCbs, PV seriallarının çıxış sxemlərini qorumaq üçün McCbs kombinator qutularında və inverter tərəfində quraşdırılmışdır; Enerji saxlama sistemlərində batareya sxemlərini qoruyurlar, batareyaların həddən artıq yüklənməsi və qısa dəyirmi kimi təhlükəsizlik risklərinin qarşısını alır və təmiz enerji tətbiqinin qorunması üçün qorunur.

Villalar və böyük iqamətgahlar kimi mülki yüksək elektrik ssenarilərində də, McCbs mərkəzi kondisionerlər, elektrik su qızdırıcıları və bütün ev suyu təmizləyici sistemləri kimi yüksək güclü məişət texnikası və bütün ev suyu təmizləyici sistemlər üçün etibarlı qorunma təmin edə bilər, adi MCB-lərdə kifayət qədər qiymətləndirilmiş cərəyan problemini həll edir.

V. Əsas üstünlükləri: Niyə Mccbs "üstünlük seçilmiş seçim"?

Digər qoruyucu qurğularla müqayisədə, McCbs-in fərqli üstünlükləri var - geniş yayılmış tətbiqinin əsas səbəbi.

Güclü ekoloji uyğunlaşma əsas məqamıdır. Yüksək güclü izolyasiya edilmiş plastik örtük yüksək temperatur, aşağı temperatur, rütubət və UB radiasiyası kimi sərt mühitlərə tab gətirə bilər. Xarici PV elektrik stansiyalarında və ya zirzəmilərin paylama otaqlarında olub-olmaması, McCbs sabit işləyə bilər və ətraf mühit amilləri səbəbindən yaşa və ya uğursuz olur.

Yüksək etibarlılığı əsas komponentlərin dəqiqliyində əks olunur. Səfər qurğuları kimi əsas hissələr sabit dəqiqliyi qoruyur və uzunmüddətli istifadə zamanı da uzunmüddətli istifadə zamanı hərəkət və ya qorunma çatışmazlığı və ya qorunma riski azdır, dövrə təhlükəsizliyi üçün davamlı qorunma təmin edir.

Asan işləmə və texniki xidmət istifadə üçün həddi aşağı salır. Yığcam bir quruluş və orta ölçülü olan McCbs, quraşdırma zamanı mürəkkəb alətlər olmadan birbaşa müxtəlif güc paylayıcı avadanlıqlara birbaşa inteqrasiya edilə bilər. Gündəlik baxım yalnız mühasirəyə alınan zərər və ya boş məftil və ya boş məftil üçün müntəzəm yoxlamalar tələb edir və "Gəzinti düyməsinə" bir illik əl sınağı - tez-tez komponent dəyişdirilməsi, istismar və istismar xərclərini əhəmiyyətli dərəcədə azaltmaq lazımdır.

Bundan əlavə, yaxşı genişləndirmə mccbs-a ağıllı ehtiyaclara uyğunlaşmasına imkan verir. Köməkçi əlaqə və siqnalizasiya modulları əlavə etməklə, uzaq monitorinq və günahkarlar kimi funksiyaları müasir enerji paylama sistemlərində ağıllı idarəetmə tələblərinə cavab verməklə həyata keçirilə bilər.

Vi. İstifadəsi və istismarı: "Guardian" nin uzunmüddətli işləməsini təmin etmək

Mccbs-in uzun müddət ərzində sabit performansını təmin etmək üçün standart istifadə və müntəzəm təmir işləri vacibdir.

Quraşdırma standartlarına ciddi riayət etmək tələb olunur. Nişir olduqda, zəif təmas nəticəsində yaranan həddən artıq istiləşmənin qarşısını almaq üçün terminallar sərtləşdirilməlidir; Canlı məftillər, neytral tellər və yer telləri düzgün qoşulmalıdır. Polarity-ni geri qaytarmaq, potensial təhlükəsizlik təhlükələri yaradan qorunma funksiyasını təsirsiz hala gətirə bilər.

Gündəlik təmir laqeyd qalmamalıdır. Hər rübdə mühərrik ziyan və ya çatlaq və ya boş terminalları yoxlamaq tövsiyə olunur. Hər il, qoruma funksiyasının normal işlədiyini test etmək üçün "Gəzinti düyməsini" əl ilə basın

Eyni zamanda, dəyişdirici tabular yadda saxlanılmalıdır: günahkar bir səfərdən sonra qırılanları kor-koranə qurmayın. Birincisi, günahın səbəbini müəyyənləşdirin (məsələn, həddindən artıq yüklənmiş avadanlıq və ya qısa dövrə nöqtələri) və yalnız günah həll edildikdən sonra yenidən qurun. Parçaçı dəfələrlə və ya korpusun zədələndiyi təqdirdə, açıq xarici ziyan olmadıqda, "səhv əməliyyat" olmadığı üçün dərhal dəyişdirilməlidirsə, çünki avadanlıq qocalması səbəbindən təhlükəsizlik qəzasına səbəb ola bilər.

Əsas quruluşdan əsas funksiyalara qədər, parametr seçimindən praktik tətbiqə qədər McCbs, aşağı gərginlikli enerji paylama sistemləri üçün möhkəm bir "təhlükəsizlik maneəsi" inşa edir. Onları düzgün istifadə etmək və istifadə edərək, dövrə təhlükəsizliyini təmin edəcək və istehsal və gündəlik həyatın sabit işləməsinə güclü dəstək vermək daha yaxşıdır.
