DC kombiner qutularının istifadə ssenariləri hansılardır?

Bir əməliyyat prinsipikombinatorilk növbədə dövrə bağlantısı və qorunması daxildir. Fotovoltaik modullar DC gücünü yaradan zaman, onlar Combiner Box-un giriş portuna kabellər vasitəsilə qoşulur. Kombiner qutusundakı dövrə bu DC gücünü birləşdirir və paylayır, sonra birləşdirilmiş DC gücünü inverter və ya digər avadanlıqlara çıxarır. Birləşdirən proses zamanı kombinator qutusu, hər bir fotovoltaik simli üçün cari, gərginlik və güc kimi parametrləri izləyir və qısa dövrə üçün qorunma cihazlarını, tərs əlaqə və həddindən artıq istifadə edir.

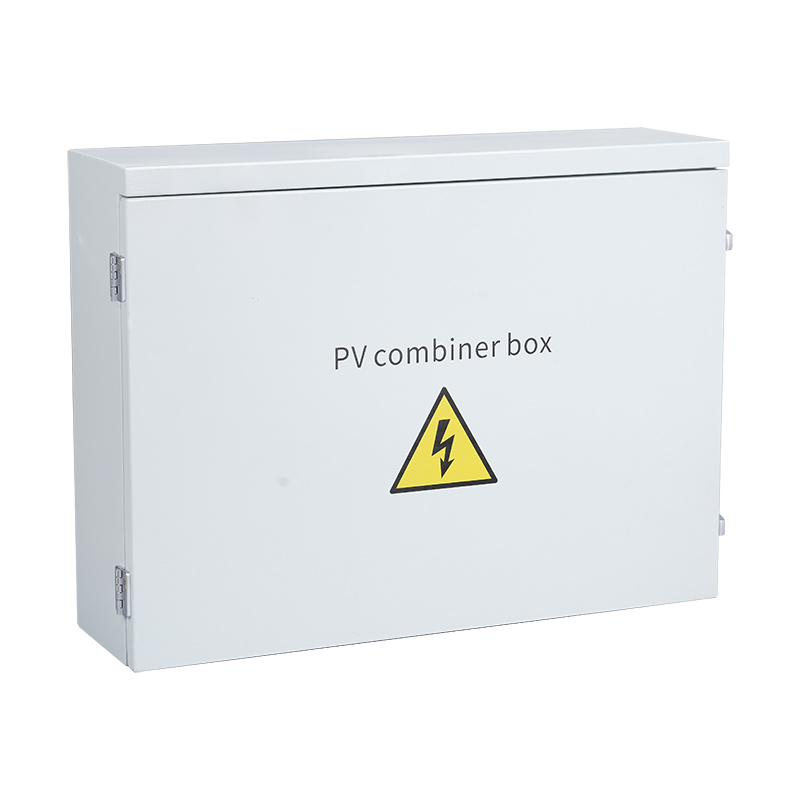

1. DC Combiner qutusu

Bu çoxu birləşdirirDcİnverterin girişinə günəş serialı tərəfindən yaradılan cərəyanlar. Griddə təsirini azaltmaq və həddindən artıq gərginlik səbəbindən inverterə zərərin qarşısını almaq üçün çox kanallı paralel bağlantı adətən istifadə olunur. İnverterin giriş DC gərginlik aralığına əsaslanaraq, eyni xüsusiyyətlərin müəyyən sayının müəyyən sayda pv modulu bir pv modulu simli serial yaratmaq üçün bir sıra bağlanır. Bu iplər daha sonra PV serialının ildırım qorunması kombiner qutusuna qoşulur. Çıxış, sonrakı inverters ilə əlaqəni asanlaşdıran bir ildırım ardarı və dövrə açarı vasitəsilə yönləndirilir.

2. AC birləşən qutusu

String inverters-dən ibarət olan fotovoltaik güc istehsal sistemləri üçün istifadə olunur və inverterin və şəbəkə bağlantısı nöqtəsi / yükü arasında quraşdırılmışdır. Giriş dövrə qırıcıları, çıxış dövrə qırıcıları, AC şimşək tutucuları və isteğe bağlı ağıllı monitorinq alətləri (monitorinq sistemi gərginliyi, cari, elektrik enerjisi və digər siqnallar) ilə təchiz edilmişdir. Onun əsas funksiyası çoxsaylı inverterlərin çıxış cərəyanlarını birləşdirmək və invertorları AC şəbəkəsi bağlantısı yan / yükündən zərərdən qorumaqdır. İnverter çıxışının ayırma nöqtəsi kimi xidmət edir, sistemin təhlükəsizliyini artırır və quraşdırma və təmir işçilərinin təhlükəsizliyini qoruyur.

Kombiner qutusunun elektrik quraşdırılmasında qeydlər

(1) Yalnız peşəkar elektrik mühəndisləri telləri işləyə və bağlaya bilər; Əməliyyat və məftil ölkənin müvafiq standartlarına və yerli əraziyə uyğun olmalıdır;

(2) quraşdırmadan əvvəlkombinator, daxili komponentlərdə izolyasiya testini yerinə yetirmək üçün bir megohmmeter istifadə edin.

(3) Qutuda komponentlərin düzülüşü və boşluğu müvafiq qaydaların müddəalarına uyğun olmalıdır və istismara vermə, istismar, təmir, yoxlama və təhlükəsiz işləmə tələblərini təmin etməlidir.

(4) Giriş və çıxış tərsinə qoşula bilməz.

(5) PV Lightning Protection qovşağı qutusunu PV Enerji Nəsil Sisteminə bağladıqdan sonra ildırımdan mühafizə qutusunun əsaslı terminalı ildırım qorunması yer tel və ya avtobus çubuğuna etibarlı şəkildə qoşulmalıdır.

(6) Xarici naqilləri bağlayarkən, boşluqların boşalmasının qarşısını almaq üçün vintlərin bərkidilməsini təmin edin.

(7) Yıxılmayan sistem diaqramı və zəruri ikinci dərəcəli məftil diaqramları qutuda və ya kabinet qapısında möhkəm yapışdırılmalıdır.

(8) Alov gecikdirici kabellər məftilə üçün istifadə edilməlidir. Yaxşı əlaqəni təmin etmək üçün səliqəli, gözəl və etibarlı şəkildə quraşdırılmalıdır.
