Pv kombiner qutusu 4-də 1-də DC500v

CNLONQCOM IP65 PV COMPINER qutusu 4-də 1-də DC500V / 600V / 800V Circuit Breaker və Açıq Solar Panel DC Systems, RV, Evlər, Qayıqlar üçün Sürücü Qoruma və Sightse
● Qiymətləndirilmiş gərginlik: DC500V / 600V / 800V
● Rated Cari: 6/10 / 16/20/20/20 / 42/0/0/63a
● String: 4in 1out
● Sətir üçün maksimum giriş cərəyanı: 6/10/16/20/20/30a
● Sətir başına maksimum çıxış cərəyanı: 6/10 / 16/20/20/20/0/5/5/0/63a
● Bağlayıcı: MC-4 və ya PG
● Standart: iec60269-6, iec60947-2, iec61643-1
● Mənzil materialı: PC + ABS
● Sertifikat: CE, IP65, Rohs, ISO9001

Model:LQX4/1DC500V/600V/800VB1

Sorğu göndərin

Məhsul təsviri

Texniki məlumat
Model	LQX4 / 1DC500V / 600V / 800VB1-1563
Tip	MCB və SPD və sigorta
Sim çəkmək	4-də 4-də
Qiymətləndirilən gərginlik ue (v)	DC500 / 600/800
Sətir başına maksimum giriş cərəyanı (a)	15/20/25/30 Könüllü
Sətir başına maksimum çıxış cərəyanı (a)	63/100/125 Könüllü
Keyfiyyət Sertifikatı	CE, ISO9001, Rohs, IP65, TUV
standart	IEC60947-2, IEC61643-1, IEC60269-6
Miniatür dövrə açarı (MCB)		Surge qoruyucusu (SPD)
Çərçivə dərəcəsi reytinqli cari (a)	63	(8/20) ABŞ-da (KA)	20
(A) raped cərəyan	63/100/125 Könüllü	IMAX (8/20) ABŞ (KA)	40
Qiymətləndirilən gərginlik ue (v)	DC500 / 600/800	Qiymətləndirilən gərginlik ue (v)	DC500 / 600/800
Qiymətləndirilən izolyasiya gərginliyi UI (v)	DC1000	Gərginlikdən qorunma səviyyəsi (kv)	2.0 / 2.5
Voltaj UIMP-yə tabe etmək (KV)	4	Qütblər	2p
Breaking Tutum ICU (KA)	6	Mənzil materialı	Pa
Uzunmüddətli tutumlu LCS (LCU)	75%	Çip qalınlığı (mm)	6
Əyrilik növü	C	Sızıltı
Qütblər	2	(A) raped cərəyan	15/20/25/30 Könüllü
Məftil rejimi	Heç bir polarity, yuxarı və aşağı və ya altdan yuxarı və ya yuxarıdan yuxarı	Qiymətləndirilən gərginlik ue (v)	DC1000
Mənzil materialı	Pa	Qütblər	2p
Dirijor materialı	Mismar	Sigorta ölçüsü (mm)	10 * 38
Mexanik həyat (Maxtimes)	20000	Mənzil materialı	Pa
Elektrik həyatı (Maxtimes)	6000	Mühit
Əvvəlcədən quraşdırılmış PV kabel		İşləmə temperaturu	-25 ℃ to + 60 ℃
Kabel diametrli	4 ~ 25mm	Rütubət	≤95%
Maksimum gərginlik (v)	1000 ~ 2000	Hündürlük	2000 m
Maksimum cərəyan (a)	10 ~ 200	Quraşdırma	Divar montajı
Cild
Material	PC + ABS
Qoruma səviyyəsi	IP65
Təsir qorunması səviyyəsi	IK10
Giriş və ya çıxış konnektoru	Pg və ya pv bağlayıcılar

Pv kombiner qutusu

● 4-də 4-də ● DC 500V / 600V / 800V ● 6 ~ 125A

IP65

İldırımdan qorunma
Həddən artıq gərginlik
Həddən artıq
Qısa dövrəsi
Qoruma
IP65 Suya davamlı
Mis dirijoru
Pişmiş və oyun
Pulsuz dizayn həlli

Ölçü

L * W * H: 290 * 290 * 130 (mm)

MEXICE DƏSTƏK ÜÇÜN MEXALIQ KİMİ İSTƏYİR

İpucu:
①M-4 bağlayıcılarının qurulması əvvəlcədən quraşdırılmış kabellər olacaq, PG bağlayıcılarında yox var
② Qiymətli diametrə uyğun olaraq standart olaraq 4 ~ 20mm²dəyişdirmək və ya müştəri tələblərinə görə

Qablaşdırma

1Daxili qutuda məhsul

5-ply büzməli əlavə sərt

2Bihuşnamə

5-ply büzməli əlavə sərt

3Çatdırılma

Tez göndərmə

Model	Sim çəkmək	Daxili qutu (PCS / sm)	Bihuşnamə (sm)	Qty (PC)	G.W. (kq)
LQX 4 / 1B.12 DC500V	4-də 4-də	1/11 * 31 * 17	58 * 33.5 * 33.6	3	10.3

Tam sertifikatlıdır

Yüksək keyfiyyətli və aşağı qiyməti olan markalı mənbə istehsalçıları

ISO:20224Q20298ROS
MCB:OP221014.Wlnco77
SPD:OP221014.WLNC076
Qutu:ZRC2312055XY-LVD-C1
Qoruyucu:OP221014.Wlnco75
Bağlayıcı:SP1001GZ2204569

İpucu: Daha çox sertifikat üçün bizimlə əlaqə saxlayın

Asiya və məftil quraşdırın

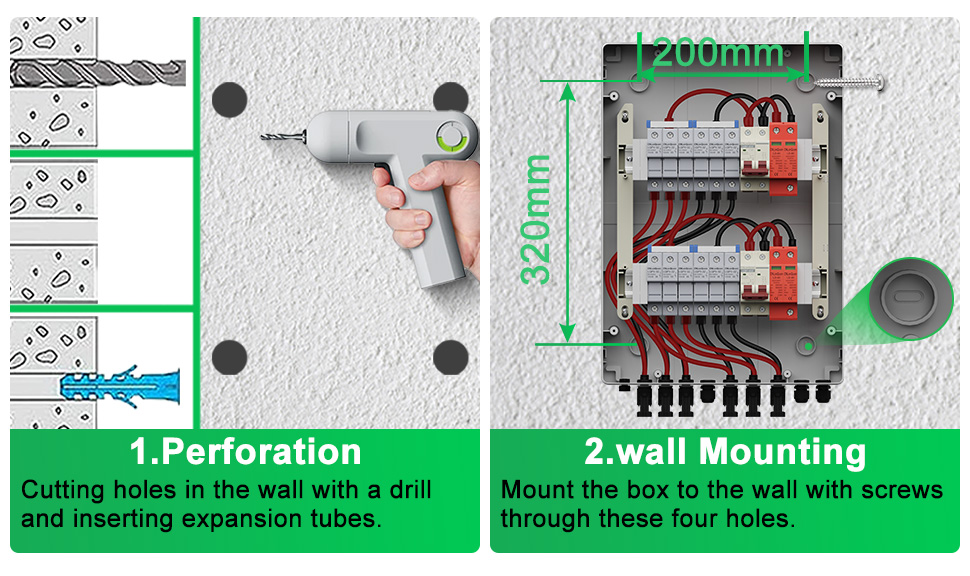

Quraşdırma

1.Parasyon

Divardakı delikləri bir qazma ilə kəsmək və genişləndirmə borularını daxil etmək.
2. Qonaq qurğusu

Qutunu vintlərlə divara quraşdırın bu dörd çuxur vasitəsilə.

3 3-də məftildə

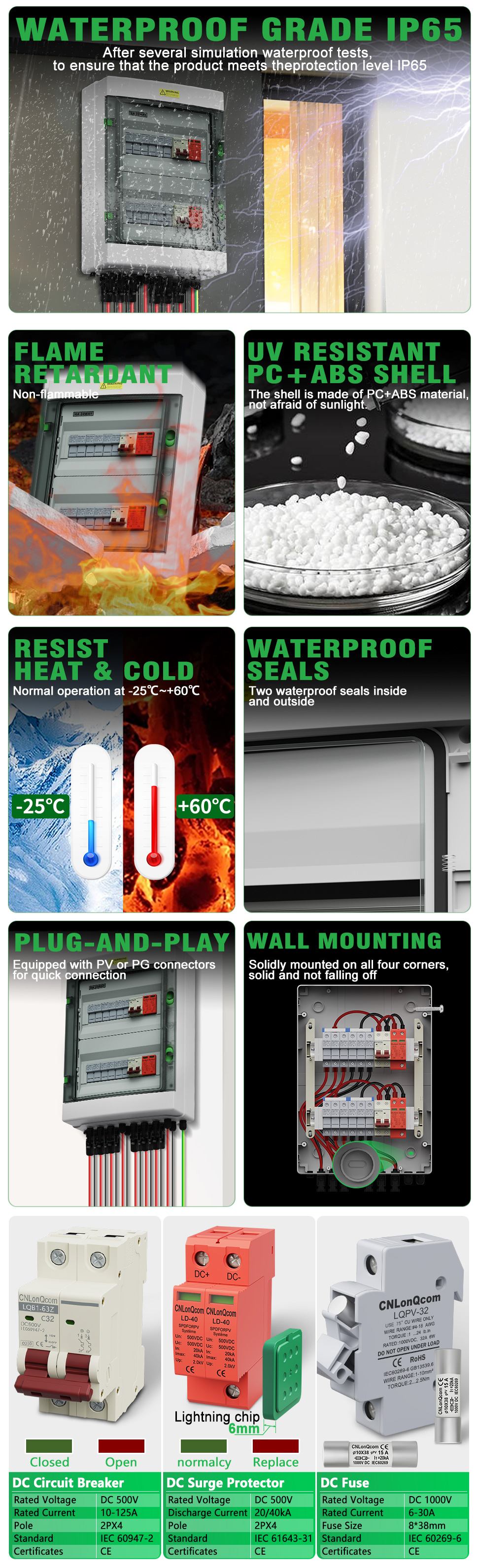

Məhsul təfərrüatları

Suya davamlı sinif IP65

Bir neçə simulyasiya suya davamlı testlərdən sonra
Məhsulun Teprotection Səviyyə İP65-ə cavab verməsini təmin etmək

Alov
Geriləyici

Yanmaz
Uv davamlıdır
PC + ABS Shell

Qabıq PC + ABS materialından hazırlanmışdır,
günəş işığından qorxmur.
Müqavimət göstərmək
İsti və soyuq

Normal bir əməliyyat -25 ° C ~ + 60 ° C
Su keçirməyən
Möhür

İçindəki iki suya davamlı möhür
və xaricində
Pişmiş və oyun

PV və ya PG bağlayıcıları ilə təchiz olunmuşdur
Tez əlaqə üçün
Divar montajı

Bütün dörd künclərə möhkəm quraşdırılmış,
bərk və düşməyin

DC dövrə açarı

Qiymətləndirilmiş gərginlik	DC 1000V
Reytinqli cərəyan	10 ~ 125a
Qütb	2p
Standart	IEC 60947-2
Sertifikatlar	Ce

DC Surge qoruyucusu

Qiymətləndirilmiş gərginlik	DC 1000V
Axıdılma cərəyanı	20 / 40Ka
Qütb	2p
Standart	IEC 61643-31
Sertifikatlar	Ce

DC qoruyucu

Qiymətləndirilmiş gərginlik	DC 1000V
Reytinqli cərəyan	6-30a
Sızıltı ölçüsü	6 * 38mm
Standart	IEC 60269-6
Sertifikatlar	Ce

Tətbiq ssenarəsi10

Cnlonqcom's Ha Series Plastik PV Combiner Box 4-də 1 Out DC500V, möhürlənmiş tikinti, həddindən artıq yükləmə qorunması, həddindən artıq qorunma, toz, nəm və ildırım qorunması ilə bir PC + ABS suya davamlı bir qutu.

DC500V / 600V / 800V-də ha seriyası plastik pv kombinatoru qutusunun daxili komponentləri 2-ci və 2p MCB, 2P SPD və 2p SPD və 2p sigortadır.

SPD modulları və sigorta nüvələri zədələndikdə örtüyü çıxarmadan tez bir şəkildə dəyişdirilə bilər.

Cnlonqcom-un Ha Series Plastik PV Combiner Box 4-də DC500V / 600V / 800V əsasən PV sistemlərinin qorunması üçün istifadə olunur və tez-tez off-və ya şəbəkə bağlı sistemlərdə istifadə olunur. PV panellər, rv, qayıq, açıq pv, ev və s.

PV Combiner Box 4 1-də DC500V / 600V / 800V inverteri və günəş panellərini zərərdən effektiv şəkildə qoruyur və yanğından göndərir.
